在现代电子设备的心脏——集成电路中，MOS管（金属-氧化物-半导体场效应晶体管）扮演着不可或缺的角色。它体积虽小，却是控制电流、实现逻辑开关、放大信号的核心。理解MOS管，关键在于厘清其最基础的分类：N沟道与P沟道。本文将通过五大关键点，深入浅出地解读这两种沟道类型，揭示其工作原理与应用奥秘。
关键点一：核心差异——载流子类型
这是N沟道与P沟道MOS管最根本的区别。
N沟道MOS管 (NMOS)：其导电沟道由带负电的电子作为主要载流子。可以想象成一条由“负电荷流”构成的通路。
P沟道MOS管 (PMOS)：其导电沟道由带正电的空穴（可视为电子的空缺位）作为主要载流子。这相当于一条“正电荷流”的通路。
这种载流子的不同，直接决定了它们对电压的响应方式完全相反。
关键点二：工作电压——开启的“钥匙”极性相反
MOS管是电压控制型器件，栅极电压如同控制电流通断的“钥匙”。

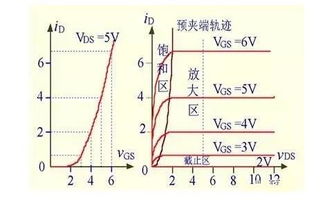

N沟道MOS管：通常为增强型（最常见）。它默认关闭，需要在栅极(G)相对于源极(S)施加一个正的电压(V_GS > 0)，才能吸引电子形成沟道，从而开启管子，让电流从漏极(D)流向源极(S)。
P沟道MOS管：通常为增强型。它同样默认关闭，但需要在栅极(G)相对于源极(S)施加一个负的电压(V_GS < 0)，才能吸引空穴形成沟道，从而开启管子，让电流从源极(S)流向漏极(D)。
简单记忆：N正开，P负开。
关键点三：电路符号与电流方向——箭头指向内含玄机
在电路图中，两者符号相似但关键细节不同：
- 箭头方向：符号中衬底（Body）引出的箭头，指向沟道为N沟道；箭头背向沟道则为P沟道。更直观的记忆法是：箭头向内为N，箭头向外为P。
- 电流方向：由于载流子不同，导通时电流方向也相反。NMOS电流从漏极流向源极（D -> S），PMOS电流从源极流向漏极（S -> D）。这决定了它们在电路中的连接方式。
关键点四：性能特点——各有所长
N沟道MOS管：由于电子的迁移率比空穴高得多（约2-3倍），因此开关速度更快，导通电阻更低，在需要高速、大电流通过的场景中占优。它是现代数字电路的主力。
P沟道MOS管：虽然速度稍慢、导通电阻稍大，但其制造工艺相对简单（历史原因），且在作为高端开关（连接电源正极）时，驱动电路可以更简单（无需额外的电荷泵或自举电路）。
关键点五：黄金组合——CMOS结构
N沟道与P沟道MOS管极少单独“作战”，它们最经典、最强大的应用是组合成 “互补金属氧化物半导体”电路。在一个CMOS反相器或逻辑门中，一个NMOS和一个PMOS配对使用：
当输入高电平时，NMOS导通，PMOS截止，输出低电平。
当输入低电平时，PMOS导通，NMOS截止，输出高电平。
这种结构实现了近乎零的静态功耗（因为总有一个管子是完全截止的），同时提供了优良的噪声容限和驱动能力，构成了几乎所有现代微处理器、存储芯片和数字集成电路的基础。
****
N沟道与P沟道MOS管，一正一负，一快一简，如同电子世界里的“阴与阳”。理解它们载流子类型相反、开启电压极性相反、电流方向相反这三大“相反”特性，是掌握MOS管应用的基石。而它们优势互补所构成的CMOS技术，更是将这对“小器件”的“大作用”发挥到了极致，驱动着整个信息时代的飞速前进。从手机到超级计算机，其内部数以亿计的晶体管，正是基于这对基本单元的精妙组合与运作。
