MOSFET结构、符号详解与N/P沟道快速教程

MOSFET，全称金属氧化物半导体场效应晶体管，是现代集成电路中最核心、最基础的开关与放大元件。它通过栅极电压来控制源极与漏极之间的电流通路，具有输入阻抗高、驱动功率小、易于集成等显著优点。

一、基本结构与工作原理

MOSFET的核心是一个由金属（或多晶硅）栅极（Gate）、二氧化硅绝缘层（Oxide）和半导体衬底（Substrate）构成的“三明治”结构。在栅极下方的半导体区域，通过施加栅极电压，可以形成或消除一个连接源极（Source）和漏极（Drain）的导电“沟道”。

关键步骤：
1. 截止状态： 当栅源电压（VGS）为零或低于特定阈值电压（Vth）时，源漏之间没有导电沟道，器件处于高阻态，电流极小。
2. 导通状态： 当施加的VGS超过Vth时，栅极电场会在栅氧层下的半导体表面吸引大量载流子，从而形成一个连接源极和漏极的薄层导电沟道。此时，若在源漏之间施加电压（VDS），便会有显著的电流（IDS）流过。

二、N沟道与P沟道MOSFET详解

根据沟道中导电载流子的类型，MOSFET分为两大类：

1. N沟道MOSFET (NMOS)
结构： 通常以P型半导体为衬底，源极和漏极是两个高掺杂的N+型区域。
载流子： 导电沟道由电子（负电荷）构成。
电压极性： 为使器件导通，栅极电压需相对于源极为正（V_GS > 正的V_th）。漏极电压通常也为正（V_DS > 0）。
特点： 电子迁移率高，因此开关速度和驱动能力通常优于PMOS，是数字电路中的主力。

2. P沟道MOSFET (PMOS)
结构： 通常以N型半导体为衬底，源极和漏极是两个高掺杂的P+型区域。
载流子： 导电沟道由空穴（正电荷）构成。
电压极性： 为使器件导通，栅极电压需相对于源极为负（V_GS < 负的V_th）。漏极电压通常也为负（V_DS < 0）。在电路中，常将源极接至高电位（如电源VDD），以便用低于VDD的栅压来控制。
特点： 空穴迁移率较低，性能稍逊于NMOS，但在CMOS（互补MOS）结构中与NMOS配对使用，可构成静态功耗极低的逻辑门。

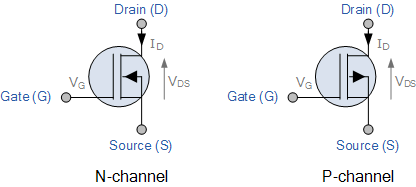

三、电路符号识别

MOSFET的电路符号清晰地反映了其类型和工作方式：

增强型（常闭型）MOSFET符号：
NMOS符号： 箭头指向衬底的箭头位于源极，指向内侧。沟道线（连接源漏的三条短线）为虚线，表示默认无沟道（增强型）。衬底（B）箭头方向表示源-衬底PN结的方向。
PMOS符号： 箭头位于源极，指向外侧。沟道线同样为虚线。

耗尽型（常开型）MOSFET符号：
与增强型符号的唯一区别在于沟道线为实线，表示在零栅压下已存在原始沟道。
重要提示： 绝大多数现代集成电路中使用的是增强型MOSFET。

简易记忆法：
对于增强型NMOS和PMOS，看源极箭头方向：“N”就像箭头指向iNside（向内）；“P”就像箭头指向Out（向外）。

四、教程摘要与使用要点

1. 选型核心： 首先根据电路需求确定是NMOS还是PMOS。NMOS用于低侧开关（负载接地）或信号放大；PMOS常用于高侧开关（负载接电源）。

1. 关键参数：

• 阈值电压 (V_th): 开启器件所需的最小栅源电压。

• 导通电阻 (R_ds(on)): 导通时源漏间的电阻，决定导通损耗。

• 最大电压/电流： VDS(max), ID(max)，确保工作在线性/饱和区而不损坏。

• 栅极电荷 (Q_g): 影响开关速度的关键参数。

1. 驱动要求：

• NMOS: 栅极驱动电压需高于源极电压（通常为VCC或逻辑高电平）。

• PMOS: 栅极驱动电压需低于源极电压（通常拉低至GND或逻辑低电平即可关闭）。

• 为快速开关，需要能快速充放电栅极电容的驱动电路（如专用的栅极驱动器）。

1. CMOS技术： 将NMOS和PMOS晶体管互补配对使用，构成反相器、与非门等基本逻辑单元。在稳态下，总有一条通路完全关闭，使得静态功耗近乎为零，这是现代低功耗芯片的基石。

**** 理解N沟道与P沟道MOSFET在结构、符号、电压极性和应用上的对称性与差异性，是掌握数字与模拟电路设计的基础。在实际应用中，结合数据手册参数并注意正确的驱动方式，是确保电路可靠高效工作的关键。
