在模拟和数字集成电路中，MOS管（金属氧化物半导体场效应晶体管）作为基础且关键的电子元器件，以其高输入阻抗、低功耗和易于集成等优点被广泛应用。本文将从基本结构、工作原理、关键特性及其在电路中的作用等方面，系统介绍N沟道与P沟道MOS管。
一、MOS管的基本结构与工作原理

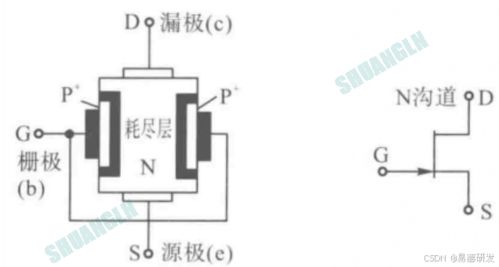

MOS管是一种电压控制型半导体器件，其核心结构由金属栅极（Gate）、氧化物绝缘层（通常为二氧化硅）和半导体衬底（Source、Drain和Body）构成。根据沟道类型，主要分为N沟道MOS管（NMOS）和P沟道MOS管（PMOS）。
- N沟道MOS管（NMOS）：以P型半导体为衬底，源极（Source）和漏极（Drain）为N+型掺杂区。当栅极施加正电压时，会在P型衬底表面感应出电子，形成N型导电沟道，从而使源漏之间导通；反之，栅极电压为零或负时，沟道消失，器件截止。
- P沟道MOS管（PMOS）：以N型半导体为衬底，源极和漏极为P+型掺杂区。当栅极施加负电压时，会在N型衬底表面感应出空穴，形成P型导电沟道，实现导通；栅极电压为正或零时，器件截止。
简单来说，NMOS靠电子导电，PMOS靠空穴导电，两者在电压极性上互补，这一特性使其在互补MOS（CMOS）电路中发挥核心作用。
二、N沟道与P沟道MOS管的特性对比
- 导通条件：NMOS需正栅源电压（VGS > Vth，阈值电压），PMOS需负栅源电压（VGS < Vth）。
- 载流子迁移率：电子迁移率高于空穴，因此NMOS的开关速度和驱动能力通常优于PMOS。
- 功耗与面积：在相同性能下，PMOS往往需要更大面积以补偿低迁移率，但两者在静态时功耗极低。
- 阈值电压：PMOS的阈值电压绝对值一般略高于NMOS，影响电路设计中的电压匹配。
三、MOS管在电路中的作用
- 开关功能：作为电压控制开关，广泛用于数字逻辑门（如反相器、与非门等）。例如，CMOS反相器中，NMOS和PMOS串联互补，实现低功耗的逻辑翻转。
- 放大功能：在模拟电路中，MOS管可构成放大器（如共源放大器），通过小信号模型分析其电压增益、输入输出阻抗等参数。
- 阻抗变换：利用其高输入阻抗，常用于缓冲器或电平移位电路，隔离前后级影响。
- 电源管理：在功率电子中，功率MOSFET用于开关电源、电机驱动等，实现高效电能转换。
- 存储单元：在动态随机存取存储器（DRAM）中，MOS管作为存取开关，控制电容的充放电。
四、应用实例与选型要点
在实际电路设计中，选择NMOS或PMOS需综合考虑：
- 电压极性：根据电路供电和信号极性确定。
- 速度要求：高速电路常优先选用NMOS或优化PMOS尺寸。
- 功耗约束：CMOS结构通过互补开关大幅降低静态功耗。
- 集成工艺：现代CMOS工艺将NMOS和PMOS集成在同一芯片，实现高性能、高密度集成电路。
N沟道与P沟道MOS管作为现代电子技术的基石，其互补特性推动了微处理器、存储器及各类集成电路的飞速发展。深入理解其原理与作用，有助于优化电路设计，提升系统性能与可靠性。
