场效应管（Field-Effect Transistor, FET）是现代电子技术中的核心元件之一。许多人初次接触时，可能会将其简单理解为一种“电控开关”，这种理解虽形象，却未能完全揭示其丰富内涵。尤其当区分N沟道与P沟道时，其原理与应用的精妙性便展现无遗。
基础认知：一个高效的电控开关
从功能角度看，场效应管确实像一个开关。它利用施加在“栅极”（Gate）上的电压，来控制“源极”（Source）与“漏极”（Drain）之间的电流通路是否导通。当栅极电压满足一定条件时，源漏之间形成导电沟道，开关“打开”；反之，沟道消失，开关“关闭”。这个过程仅由电压控制，栅极几乎不取用电流，因此具有极高的输入阻抗和控制效率，这是它相对于需要电流驱动的双极型晶体管（BJT）的一大优势。

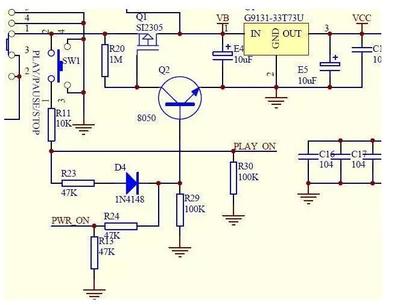

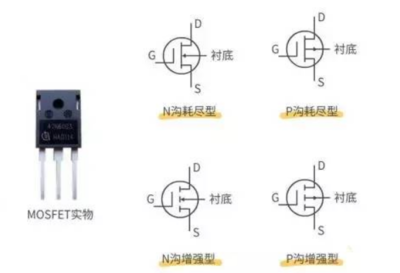

核心分野：N沟道与P沟道
场效应管的“沟道”类型决定了其电流载流子的性质和电压控制逻辑，这是理解其应用的关键。
- N沟道场效应管（N-channel FET）：其导电沟道由带负电的电子构成。对于最常见的增强型MOSFET而言，通常在栅极施加一个正电压（相对于源极）来形成并增强沟道，从而导通器件。它的电流方向是从漏极流向源极。N沟道FET因其电子迁移率更高，通常具有更快的开关速度和更优的性能，是集成电路中的主流选择。
- P沟道场效应管（P-channel FET）：其导电沟道由带正电的空穴构成。对于增强型器件，需要在栅极施加一个负电压（相对于源极）来形成沟道并使其导通。它的电流方向是从源极流向漏极。P沟道器件的制造工艺和性能通常略逊于N沟道，但在电路设计中不可或缺。
超越开关：多元角色与应用
将场效应管仅仅视作开关，忽略了其在现代电子学中的多重角色：
- 信号放大：工作在特定偏置区域时，栅极电压的微小变化能引起源漏电流的较大变化，从而实现电压或电流的放大，广泛应用于模拟电路。
- 可变电阻：在非饱和区，其源漏间的电阻受栅压连续控制，可作为压控电阻使用。
- 数字逻辑的基石：互补金属氧化物半导体（CMOS）技术正是通过巧妙组合N沟道和P沟道MOSFET（一个导通时另一个截止），构建出功耗极低的非门、与非门、或非门等基本逻辑单元，进而构成整个微处理器和数字芯片的核心。
- 功率控制：功率MOSFET和IGBT（绝缘栅双极型晶体管）是电力电子领域的核心，用于电机驱动、电源转换、逆变器等大电流、高电压场合，其开关特性被发挥到极致。
N/P沟道的互补与协同
在实际电路，尤其是CMOS数字电路中，N沟道和P沟道FET的互补使用是实现高性能、低功耗的关键。例如，在一个CMOS反相器中，一个N沟管和一个P沟管串联。当输入为高电平时，N沟管导通，P沟管截止，输出被拉至低电平；反之，输入低电平时，P沟管导通，N沟管截止，输出被拉至高电平。无论输出状态如何，总有一条通路是近乎截止的，静态功耗因此极低。
###
因此，说场效应管是一个“电控开关”是一个绝佳的入门比喻，它抓住了其电压控制、通断分明的核心特征。深入探究其N沟道与P沟道的物理本质，并理解其在放大、逻辑运算、功率处理等方面的广泛应用后，我们会发现，场效应管是一个内涵极为丰富的半导体器件家族。它不仅是电路中的“开关”，更是构建整个信息时代数字世界与模拟世界的“砖石”。从手机、电脑到电网、电动汽车，其背后都离不开N沟道与P沟道场效应管精巧而高效的协同工作。
