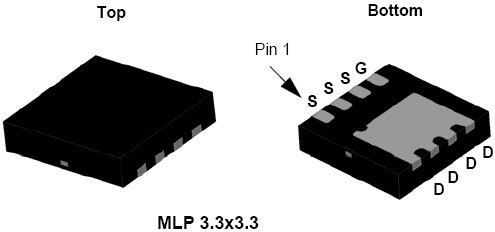

FDMC86520L 是安森美(onsemi)推出的一款 60V N 沟道 PowerTrench MOSFET,采用先进的 PowerTrench 工艺,在导通电阻、开关速度和热性能之间实现了出色的平衡。该器件适用于同步整流、DC-DC 转换、电机驱动、负载开关以及电池保护等中低压功率场景。\n\n一、FDMC86520L 核心参数\n\nFDMC86520L 的主要电气参数如下:漏源电压 VDS 为 60V,连续漏极电流 ID(25°C,Tc)可达较高水平,具体数值需参考官方数据手册。导通电阻 RDS(on) 在 VGS = 10V 时典型值较低,有助于降低导通损耗;在 VGS = 4.5V 时仍能保持可用性能,适合低栅压驱动应用。栅极电荷 Qg 和输出电容 Coss 经过优化,有利于提升开关频率并降低开关损耗。器件采用 Power56 封装(也叫 DFN5x6),具有低热阻和低封装电感,适合高功率密度设计。\n\n需要注意,FDMC86520L 是 N 沟道 MOSFET,不是 N/P 沟道组合器件。如果应用需要 P 沟道或互补型方案,应另选型号或搭配 P 沟道 MOSFET 使用。\n\n二、功率 MOSFET 中 N 沟道与 P 沟道的区别\n\nN 沟道 MOSFET 的导电沟道由电子形成,载流子迁移率高于 P 沟道的空穴,因此相同尺寸下 N 沟道器件通常具有更低的导通电阻和更强的电流能力,适合低边开关、同步整流等场景。P 沟道 MOSFET 在高边开关中驱动简单,常用栅极拉低即可导通,但导通电阻通常偏大,成本也更高。两者的选择需结合驱动方式、电平电压、损耗要求和成本综合判断。FDMC86520L每\要定位为高性能 N 沟道开关,在效率和功率密度方面优势明显。\n\n三、典型应用场景\n\nFDMC86520L适用于桌面类 Brick做同步整流的高效率也许封装尺寸要求小巧的场合。最常用的是通信电源、Po服务器能及后的空封礼波。换断. \n|||}WRAP
