功率场效应管（Power MOSFET）是现代电力电子系统中的核心开关器件，以其高开关速度、低驱动功率和良好的热稳定性被广泛应用于电源转换、电机驱动、照明控制等领域。要正确选择和使用功率MOSFET，必须首先了解其基本类型和关键选择标准。
一、功率场效应管的主要类型
功率MOSFET主要按其导电沟道的极性进行分类，分为N沟道和P沟道两大类，其结构又进一步细分为多种类型。
- 按沟道类型划分

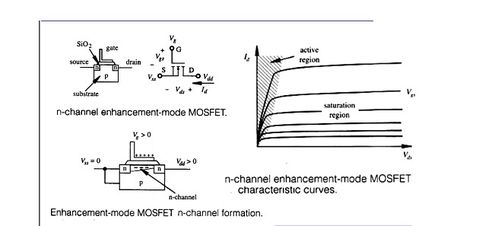

- N沟道MOSFET： 这是应用最广泛的类型。其导通时，电流由漏极（D）流向源极（S），载流子为电子。N沟道器件具有更低的导通电阻（Rds(on)）和更快的开关速度，因为在半导体中电子的迁移率高于空穴。因此，在大多数中、大功率应用中，N沟道MOSFET是首选。
- P沟道MOSFET： 其导通时，电流由源极（S）流向漏极（D），载流子为空穴。由于空穴迁移率较低，同规格下P沟道器件的导通电阻通常比N沟道大，成本也更高。但其优势在于驱动电路简单，特别是在高端开关（负载接地侧）应用中，可以直接用低于电源电压的信号来关断，简化了栅极驱动设计。因此，P沟道管常见于低功率、对电路简化有要求的场合，如电源开关、负载开关等。
- 按结构工艺划分
- 平面结构（Planar MOSFET）： 传统结构，栅极、源极、漏极位于芯片同一平面。技术成熟，成本较低，但导通电阻相对较大。
- 沟槽栅结构（Trench MOSFET）： 栅极被制作成垂直深入硅片的沟槽状。这种结构极大地增加了单位面积的沟道密度，显著降低了导通电阻和栅极电荷，是目前中低压功率MOSFET的主流技术。
- 超结结构（Super Junction MOSFET）： 在高压（如600V以上）领域，为了突破硅材料极限，在漂移区引入了交替的P/N柱结构。这种结构能在保持高耐压的大幅降低导通电阻，使高压MOSFET的性能得到质的提升。
二、功率场效应管的选择标准
选择合适的功率MOSFET需要综合考虑电气参数、热性能和应用环境，以下是核心选择标准：
- 电压额定值
- 漏源击穿电压（Vds或BVdss）： 这是最重要的参数之一。必须确保在电路可能出现的最大电压（包括关断时的电压尖峰）下，Vds留有足够的裕量（通常建议选择额定值为实际最高电压的1.5倍以上），以防止器件击穿损坏。
- 电流容量
- 连续漏极电流（Id）与脉冲漏极电流（Idm）： 需根据负载的连续工作电流和可能的峰值（浪涌）电流来选择。同时必须注意，数据手册给出的电流值是在特定壳温（如Tc=25°C）下的理想值，实际应用中的散热条件会极大影响其电流承载能力。
- 导通特性
- 导通电阻（Rds(on)）： 该参数直接决定了导通状态下的功率损耗（P_loss = I² * Rds(on)）。Rds(on)越小，导通损耗越低，效率越高。但需注意，Rds(on)具有正温度系数，会随结温升高而增大。
- 开关特性
- 栅极电荷（Qg）、输入电容（Ciss）、输出电容（Coss）、反向传输电容（Crss）： 这些参数决定了器件的开关速度和驱动电路的负担。Qg越小，开关速度越快，驱动功率需求越低。在高频开关应用中（如开关电源），这些参数至关重要。
- 热性能与封装
- 结到环境的热阻（RθJA）与结到壳的热阻（RθJC）： 热阻参数决定了器件的散热能力。较低的RθJC意味着热量能更有效地从芯片传递到外壳，便于通过散热器散热。必须根据预期的功率损耗计算温升（ΔT = P_loss * Rθ），确保结温（Tj）不超过数据手册规定的最大值（通常为150°C或175°C）。封装形式（如TO-220， TO-247， D²PAK等）也影响着散热和安装便利性。
- 应用电路拓扑与驱动考量
- 根据电路是高端开关还是低端开关来权衡选择N沟道还是P沟道。使用N沟道作高端开关时，需要额外的自举电路或隔离电源来提供高于电源电压的栅极驱动电压，而P沟道则可简化此设计，但需承受其更高的Rds(on)。
- 考虑体二极管（寄生二极管）的特性，在桥式电路或感性负载开关中，该二极管的反向恢复时间（Trr）和正向压降会影响效率与可靠性。
###
N沟道功率MOSFET凭借其优异的性能成为高功率、高效率应用的主流选择。P沟道MOSFET则在简化驱动电路的低功率场景中占有一席之地。在实际选型时，工程师应在明确应用需求（电压、电流、频率）的基础上，以电压、电流、导通电阻、开关损耗和热管理为关键权衡点，参考器件数据手册，并利用仿真或计算进行验证，以确保系统在效率、可靠性和成本之间取得最佳平衡。
