傻瓜175是一款经典的功放集成电路模块，以其外围电路简单、性能稳定而备受DIY爱好者青睐。利用其搭配N沟道和P沟道场效应管（MOSFET）制作一款大功率高保真功放，既能体验动手乐趣，又能获得出色的声音表现。以下是详细的制作指南。
一、核心原理与方案设计
本方案的核心思想是利用傻瓜175模块作为驱动级，去推动由N沟道和P沟道MOSFET组成的互补对称输出级，构成一个高功率、低失真的音频功率放大器。
- 傻瓜175模块的角色：傻瓜175本身内部集成了前级电压放大和推动级。在本设计中，它主要承担电压放大和提供足够的电流以驱动后级大功率MOSFET栅极的任务。
- N/P沟道MOSFET输出级：采用一对性能配对的N沟道和P沟道大功率MOSFET（如IRFP240和IRFP9240，或K1058/J162等音频专用对管），构成经典的推挽输出结构。这种结构对称性好，交越失真小，是实现高保真的关键。
- 工作模式：整个放大器工作在甲乙类（Class AB）状态，在保证高效率和低失真之间取得良好平衡。
二、所需材料清单
- 核心IC：傻瓜175功放模块 1块
- 功率管：N沟道MOSFET 1对（如IRFP240），P沟道MOSFET 1对（如IRFP9240）。建议使用同一批次产品，并配对使用。
- 散热系统：大型散热器（根据目标功率而定，建议不低于300mm150mm50mm）、导热硅脂、绝缘云母片或导热硅胶垫。
- 电源部分：环形或E型变压器（双AC 35V-40V，功率300W-500W以上）、整流桥堆（25A以上）、滤波电解电容（总容量不低于20000μF/50V，如2颗10000μF并联）。
- 外围电路元件：
- 0.22Ω / 5W 水泥电阻（MOSFET源极电阻） 2-4个
- 100Ω - 470Ω 1/4W 电阻（栅极防振电阻） 数个
- 10kΩ - 22kΩ 可调电阻（用于静态电流调节） 2个
- 1kΩ - 2.2kΩ 电阻（偏置电路） 数个
- 小功率二极管（如1N4148，用于偏置） 2-4个
- 100pF - 470pF 瓷片电容（防自激） 数个
- 输入、输出端子，电源开关，保险丝座等。
- 机箱与线材：足够大的金属机箱、优质音箱接线柱、RCA输入接口、内部连接线（电源线需足够粗）。
三、电路搭建与制作要点
- 电源制作：首先组装一个稳定、低内阻的电源。将变压器次级双绕组接入整流桥，输出正负直流电压。滤波电容尽量靠近整流桥安装，并注意正负极。地为电源地，需与机箱安全接地分开处理。
- 主板焊接：

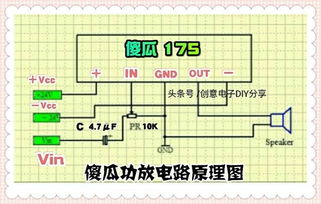

- 在万能板或自制PCB上，以傻瓜175模块为中心进行布局。模块的电源引脚（通常为V+和V-）连接至正负电源。
- 输出级搭建：将N沟道和P沟道MOSFET按照互补对称电路焊接在板子上或直接安装在散热器上（需绝缘）。每个MOSFET的栅极通过一个100Ω左右的小电阻连接到傻瓜175模块的输出端（或通过一个简单的推动级，具体需参考傻瓜175的典型应用电路并做调整）。
- 偏置与静态电流调节：这是关键步骤。需要在两个功率管的栅极之间建立一个约2.2V - 4V的可调偏置电压（具体值由MOSFET的开启电压和所需静态电流决定），通常由可调电阻、固定电阻和二极管（或晶体管）组成的Vbe倍增器电路实现。将此偏置电路接入傻瓜175的输出驱动点与功率管栅极之间。
- 源极电阻：在每个MOSFET的源极与输出总线之间串联一个0.22Ω/5W的水泥电阻，用于均流和稳定工作点。
- 补偿与防振：在功率管栅极对地、以及输出端与地之间接入小容量瓷片电容（如100pF），防止高频自激。
- 安装与散热：将功率管用螺丝牢固安装在大型散热器上，务必使用绝缘垫片和绝缘粒，防止管壳与散热器短路。涂抹足量导热硅脂。散热器本身应可靠接地（接电源地，而非信号地）。
四、调试与测试
警告：调试时务必使用隔离变压器或在电源输入端串联灯泡限流，以防短路烧毁元件！
- 初查：通电前，反复检查所有接线，特别是电源正负极、功率管引脚有无接错。
- 静态调试：
- 不接输入和音箱负载，接通电源。
- 首先测量正负电源电压是否对称，输出中点电压（即音箱输出端对地电压）应接近0V（理想值±50mV以内）。若偏差过大，立即断电检查。
- 调节静态电流：用万用表直流mV档，测量任意一个源极电阻（0.22Ω）两端的电压。缓慢调节对应的可调电阻，使该电压在8mV - 25mV之间变化，这对应着约36mA - 114mA的静态电流（Iq = V测量 / R）。对于大功率高保真应用，建议将每对管的静态电流设置在80mA - 120mA（即电压约18mV - 26mV）。调整后静置十分钟，观察电流是否稳定，散热器温升是否正常。
- 动态测试：连接音源和假负载（大功率电阻）或廉价音箱，输入小信号音乐，用示波器观察输出波形是否正常，有无削顶或振荡。逐步增大音量，观察工作状态。
五、注意事项与优化
- 安全第一：高压大电流操作，务必小心。机箱必须可靠接地。
- 配对与对称：N/P沟道MOSFET尽量选择跨导、开启电压一致的配对管，这是低失真的基础。
- 布线艺术：采用一点接地，将电源地、输入地、输出地在滤波电容处汇接。信号线远离电源线和输出大电流线。
- 保真度提升：可以为傻瓜175模块的前级部分更换更优质的运放（如果模块支持），在电源滤波后加入小容量CBB电容退耦，使用高质量音频专用电解电容作为输入耦合电容，都有助于提升音质。
- 保护电路：本基础设计未包含过流、过温、直流输出保护。进阶玩家可以考虑加入相应的保护电路模块，以保护昂贵的音箱。
通过以上步骤，你就能成功打造出一台基于傻瓜175驱动、N/P沟道MOSFET输出的大功率高保真功放。其驱动力强劲，声音通透细腻，DIY成就感十足。享受音乐，享受制作的乐趣吧！
